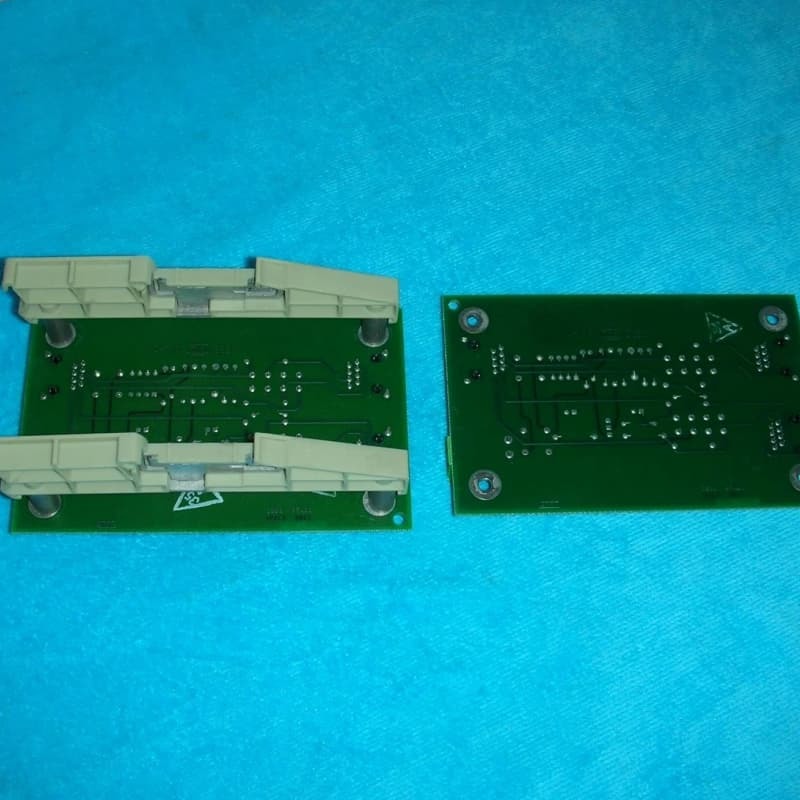

GE IS200ISBBG1AAB Insync Bus Bypass Card

De GEIS200ISBBG1AABis een Insync bus bypass kaart, een belangrijk onderdeel van het EX2100-excitatiesysteem en onderdeel van het Mark VI turbinesysteem.
Ontworpen voor industriële besturingsomgevingen, maakt het tijdelijk overschakelen van interlocksystemen mogelijk via de JP1 Interlock Bypass-functie,het vergemakkelijken van specifieke operaties onder bepaalde vergrendelingsomstandighedenAls compact PCB kan het naadloos worden geïntegreerd in besturingsinstallaties, waardoor de efficiënte en flexibele werking van gas-, stoom- en windturbine-aandrijvingsassemblages wordt ondersteund.

Kenmerken:
1.Compact & DIN Rail-mountable: Kleine vormfactor met DIN-railmontage (beveiligd via schroeven), geschikt voor ruimtebeperkte omgevingen; geleidend materiaal rond gaten zorgt voor aarding.

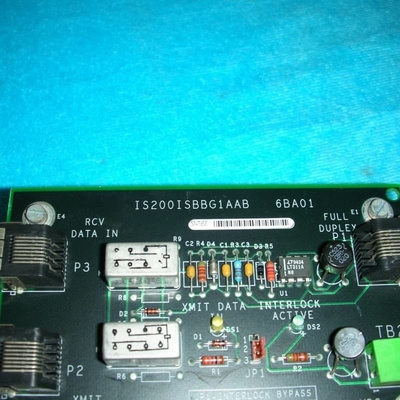

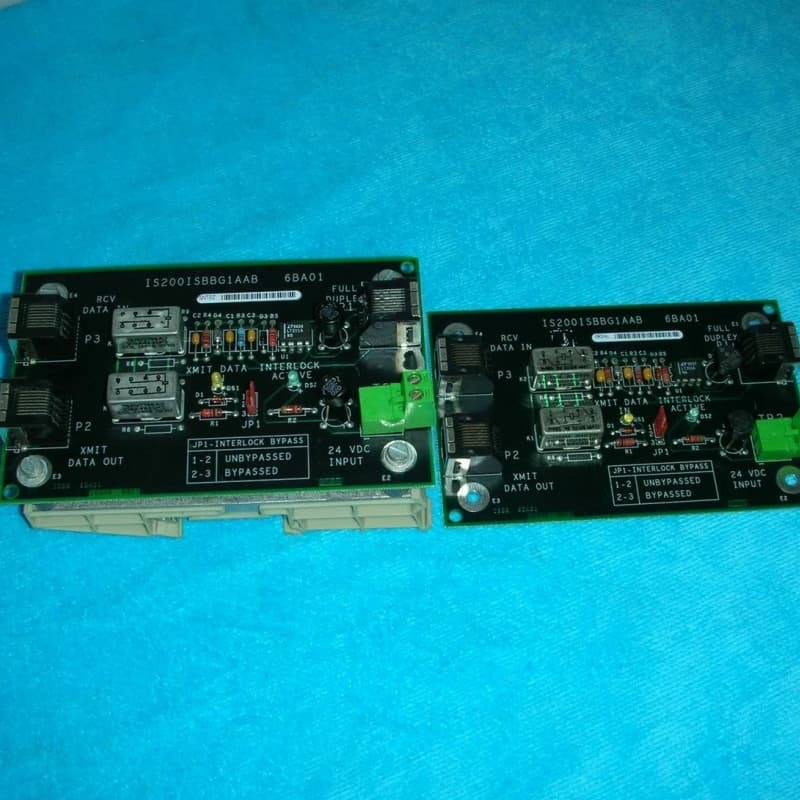

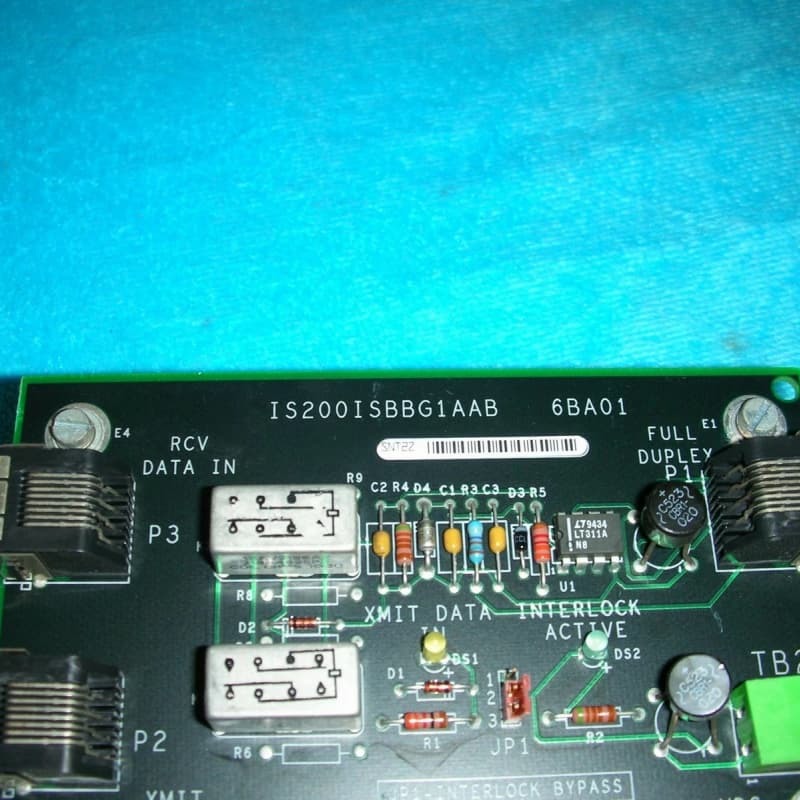

2.Connectorconfiguratie: 4 connectoren met inbegrip van 3 stekkerstukken, waarvan P1 full duplex is, P2 XMIT-gegevensuitgang is, P3 behoort tot de RCV-gegevensinvoer,en 1 eindblok P4/24 VDC-invoer voor gegevensuitwisseling en stroomvoorziening.

3. Jumper & Indicators: Duidelijke markering van de positie van de jumper aan boord; 2 LED's voor monitoring, geel voor XMIT-gegevens, groen voor interlockstatus.

4.Integreerde componenten: bevat een 200ns reactietijdspanningsvergelijker, relais, weerstanden, condensatoren en dioden voor stabiele prestaties.

5Beveiligde verbindingen: P4-terminalstrook met schroefverbindingen zorgt voor betrouwbare externe bedradingsverbindingen.
