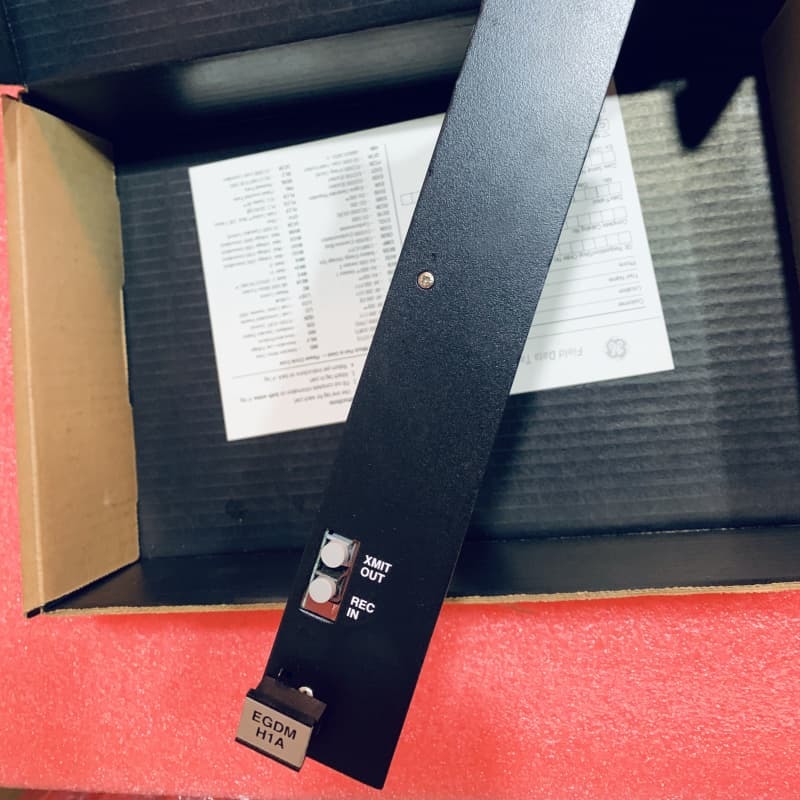

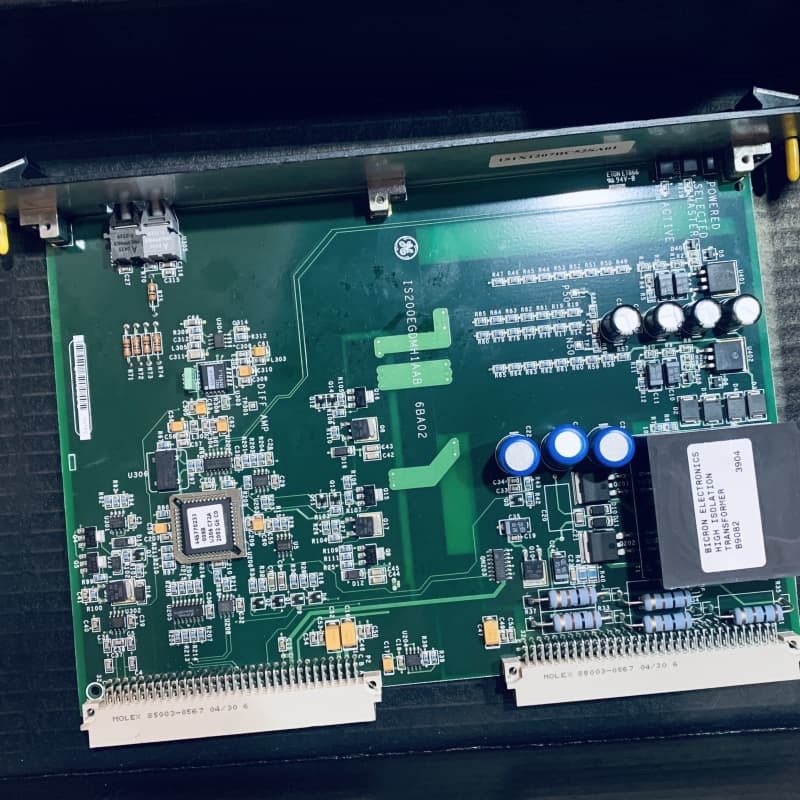

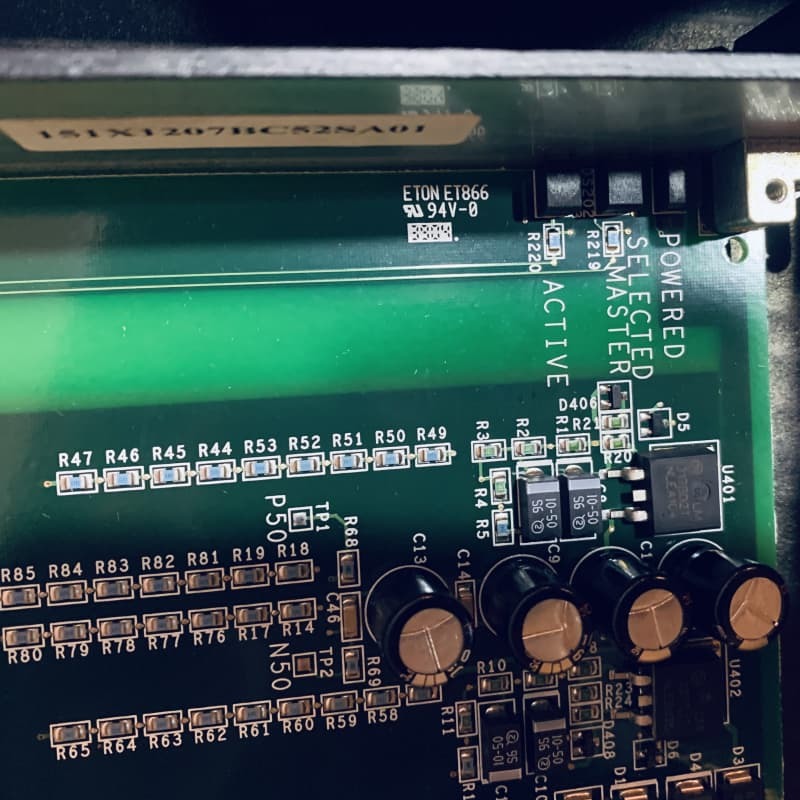

GE IS200EGDMH1ADE Exciter Ground Detector Module

GE IS200EGDMH1ADE Exciter Ground Detector Module

Productgegevens:

De GEIS200EGDMH1ADEis een Exciter Ground Detector Module ontworpen om generatorveldcircuits te monitoren op grondfouten. Het detecteert lekkageweerstand tussen elk punt in het circuit AC of DC en de grond,het identificeren van mogelijke veiligheidsrisico's of systemenintegratierisico's.

In eenvoudige configuraties is één module voldoende. In redundante installaties worden drie modules gebruikt om de betrouwbaarheid te vergroten en een continue foutdetectie te garanderen.De module verbindt zich met de EXAM-module via een gespecialiseerde negengeleiderkabelDe EXAM, die in de hoogspanningsmodule van het hulppaneel is geplaatst, fungeert als een dempmiddel en detecteert de spanning via de grondsensorweerstand om een nauwkeurige foutdetectie te vergemakkelijken.

Gebeurtenis:

Veldgronddetectie: De belangrijkste functie is het detecteren van de veldlekkageweerstand tussen elk punt in het generatorveldcircuit en de grond, die zowel de wisselstroom- als gelijkstroomzijde van het circuit bestrijkt,en is bedoeld om abnormale lekken te identificeren die een veiligheidsgevaar kunnen vormen of de integriteit van het systeem kunnen aantasten.

Interactie met de EXAM-module: De gronddetectiemodule werkt samen met de excitatieversterkermodule. De EXAM-module fungeert als een verzwakker om de spanning over de gronddetectieweerstand te detecteren.Het spanningssignaal wordt verzonden via een speciale negenkernkabel; de EXAM-module bevindt zich in de hoogspanningsmodule van het hulppaneel.
