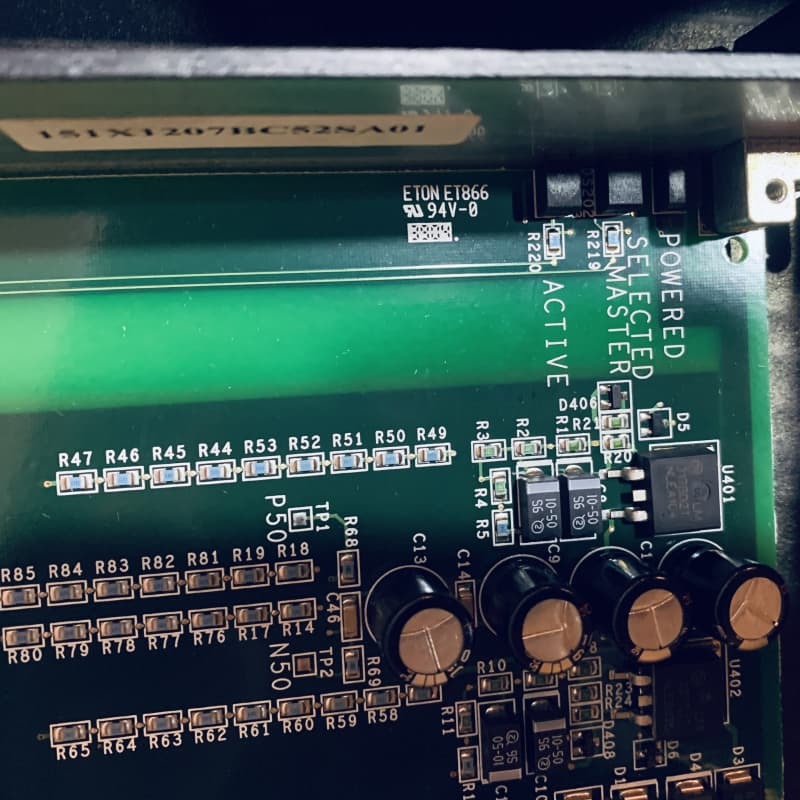

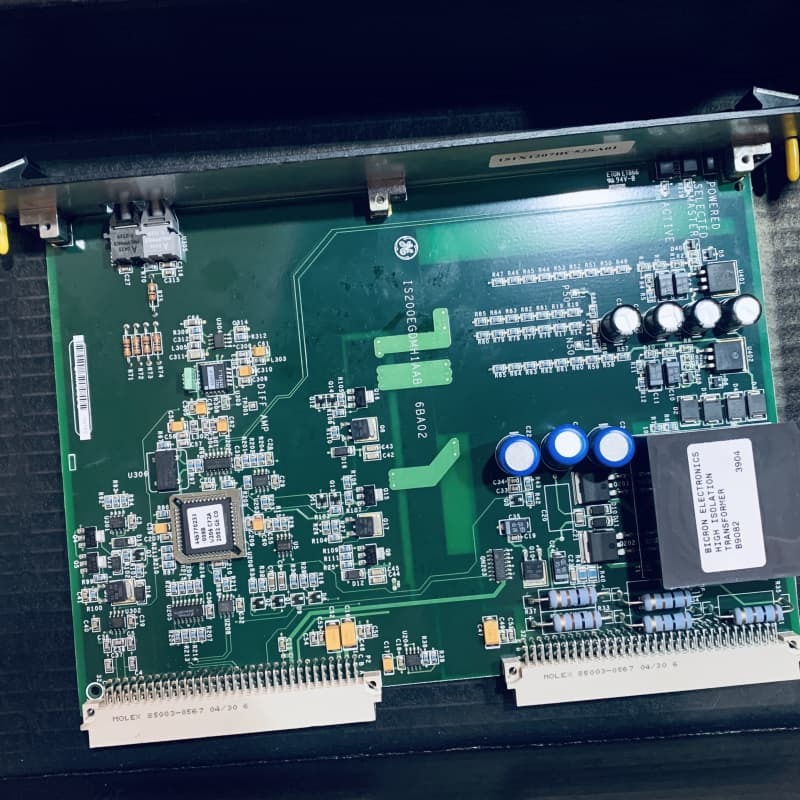

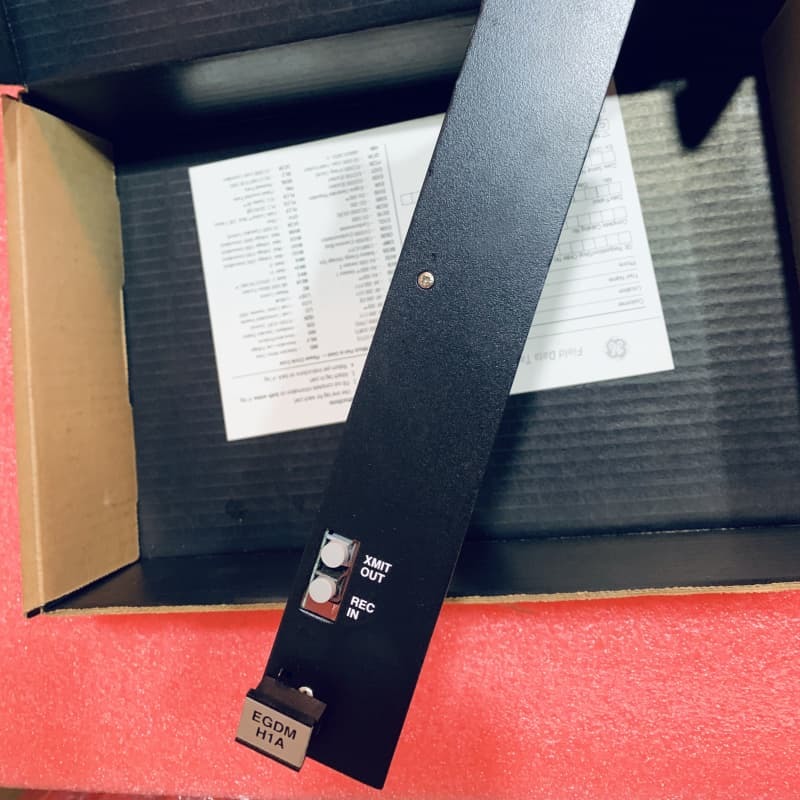

GE IS200EGDMH1AAB Exciter Ground Detector Module

GE IS200EGDMH1AAB Exciter Ground Detector Module

Productgegevens:

De GEIS200EGDMH1AABis een Exciter Ground Detector Module, gespecialiseerd in het monitoren van excitatiesystemen voor grondfouten.De kernfunctie is het detecteren van onbedoelde elektrische verbindingen tussen live exciter circuit componenten en de grond, een cruciale veiligheidsmaatregel in industriële hoogspanningsinstallaties.

Het is uitgerust met gevoelige detectiecircuits en identificeert zelfs subtiele grondfouten, waardoor alarmen of beschermende maatregelen worden geactiveerd om schade aan apparatuur of veiligheidsrisico's te voorkomen.Compatibel met de excitatiesystemen van GE, wordt het naadloos geïntegreerd in besturingsarchitecturen en zorgt het voor continue bewaking in moeilijke omgevingen zoals energiecentrales of turbines.

Gebeurtenis:

Veldgronddetectie: De belangrijkste functie is het detecteren van de veldlekkageweerstand tussen elk punt in het generatorveldcircuit en de grond, die zowel de wisselstroom- als gelijkstroomzijde van het circuit bestrijkt,en is bedoeld om abnormale lekken te identificeren die een veiligheidsgevaar kunnen vormen of de integriteit van het systeem kunnen aantasten.

Systemconfiguratie:In een eenvoudige systeemconfiguratie wordt één enkele EGDM-module gebruikt voor de gronddetectie; in een redundante systeemconfiguratie die is ontworpen om de betrouwbaarheid te verhogen, wordt één EGDM-module gebruikt voor de gronddetectie.drie EGDM-modules worden gebruikt om een sterke grondfoutdetectie te garanderen voor het generatorveldcircuit.

Interactie met de EXAM-module: De gronddetectiemodule werkt samen met de excitatieversterkermodule. De EXAM-module fungeert als een verzwakker om de spanning over de gronddetectieweerstand te detecteren.Het spanningssignaal wordt verzonden via een speciale negenkernkabel; de EXAM-module bevindt zich in de hoogspanningsmodule van het hulppaneel.
