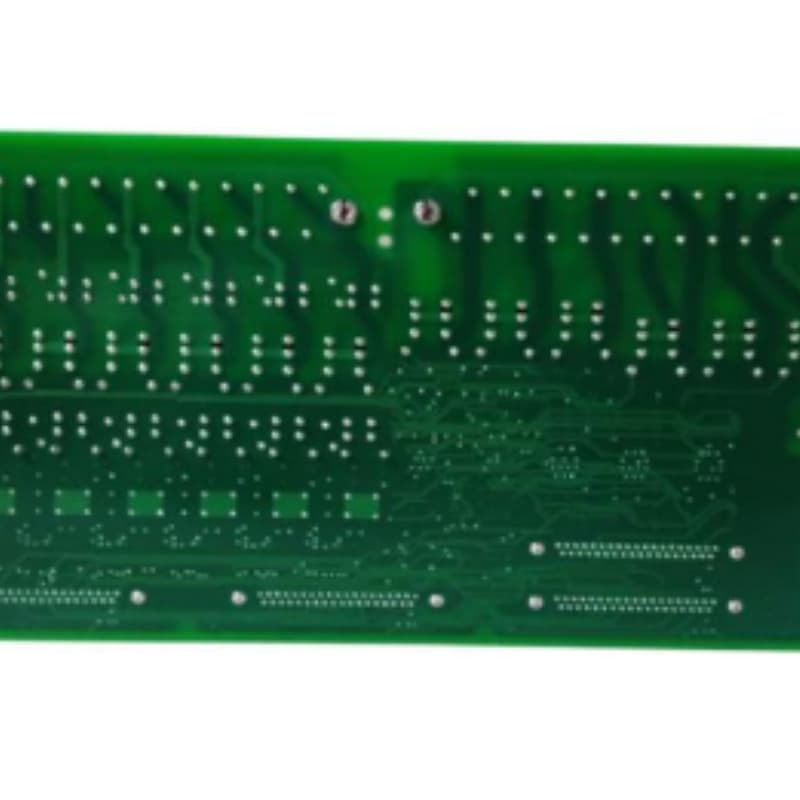

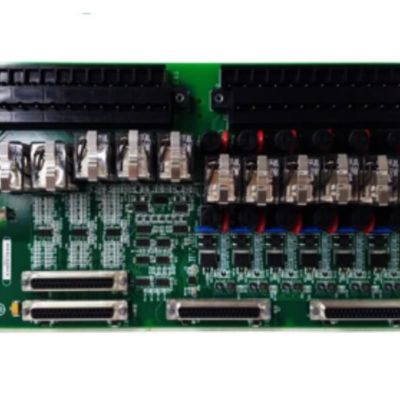

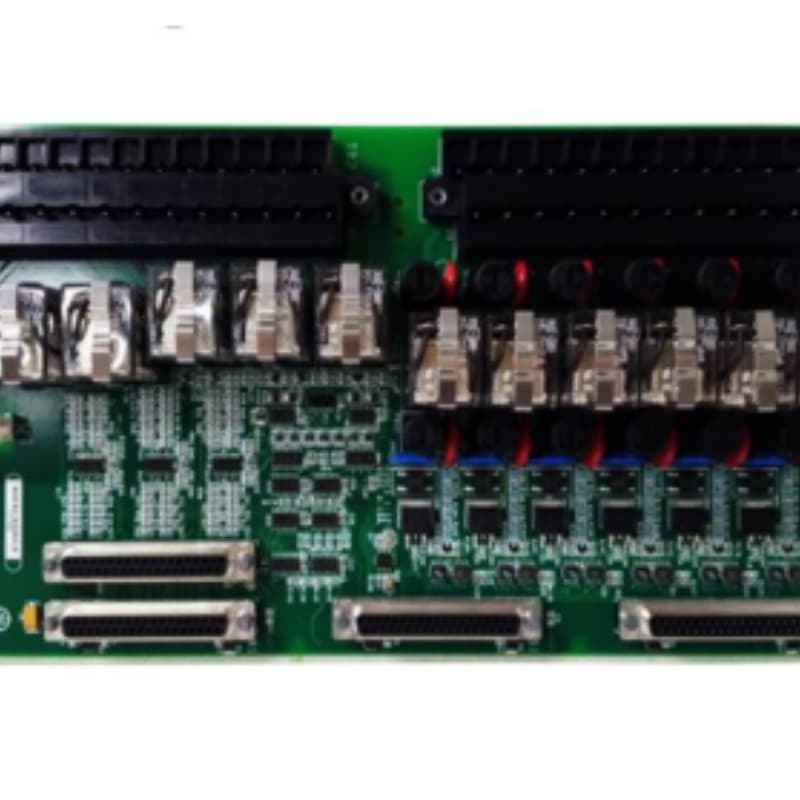

GE Mark VI IS200DAMEG1ABA Poortversterker / Interface Board

Productbeschrijving:

IS200DAMEG1ABAis een door General Electric (GE) ontwikkelde poortversterker/interface board, die deel uitmaakt van het transmissiebesturingssysteem van GE en voornamelijk wordt gebruikt in de Innovation Series-besturingsrekken.Het wordt gebruikt voor het aansluiten van schakeltoestellen (e.g., IGBT's) in de laagspannings aandrijflijn naar het bedieningsrack, en is een belangrijk interfacecomponent tussen de drie.

De kernfunctie is om een niet-versterkte, geen stroom-invoer interface verbinding te bieden tussen de collector terminals, zenders, IGBT poorten,en het brugkenmerkeninterfacebord (BPIA-bord) van het besturingsframe.

Dit bord is een van de Gate Drive Amplifier/Interface Boards van de GE Mark VI-serie, een van de zes varianten, aangepast voor een aandrijflijn van 65 frames, geschikt voor fase-legged aandrijfsystemen,en kan drie fasen ondersteunen (A, B, C) in een enkele plaat met een gemeenschappelijke IGBT-module voor alle drie de fasen.

Kenmerken:

1.Interfacefunctie:De ingangs- en uitgangsverbindingen met het BPIA-bord worden gerealiseerd via drie connectoren: CPL (C-fase, gemarkeerd als U),BPL (B-fase), gemarkeerd als V), APL (A-fase, gemarkeerd als W).

2.Structuur en verbanden: Bevat 6 connectoren, elk met een andere pinfunctie, bijvoorbeeld pin 5 is de gemeenschappelijke terminal, overeenkomend met de zender van elke fase in het IGBT-model met bovenste brugarm.Deze zijn aan de IGBT-module gelast en moeten tegelijkertijd worden vervangen.; het bedieningssysteem moet vóór de inwerkingtreding worden uitgeschakeld om elektrische schokken te voorkomen.

3.Aanpassingsfuncties:Aanpassing aan fasebeengedreven aandrijvingen; een enkel bord kan drie fasen bestrijken, die een gemeenschappelijke IGBT-module delen (hoewel er meerdere IGBT's per fasebeen kunnen zijn,voor dit bord is slechts één module vereist)Het vermogen van de aandrijving bedraagt 65 fps en is één van de zes varianten.

4.Veiligheid en vervanging:De vervanging vereist zowel de IGBT- als de DAME-boards (vanwege gelaste verbindingen) en moet zonder stroom worden uitgevoerd.Dow Corning 340) en het aanspannen van de bouten tot een bepaald koppel en een bepaalde volgorde om een betrouwbare aansluiting te garanderen.
