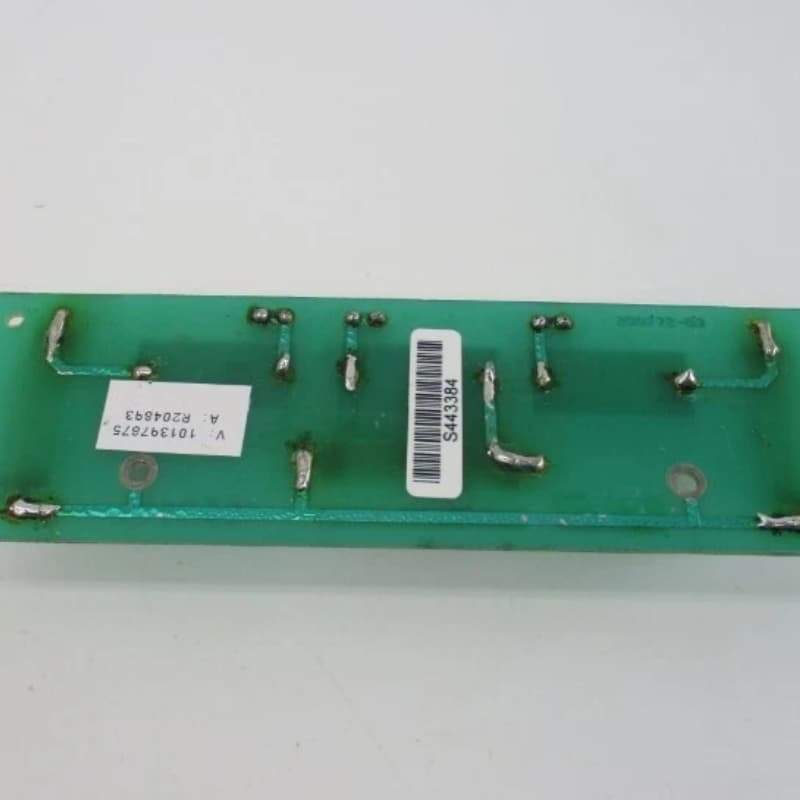

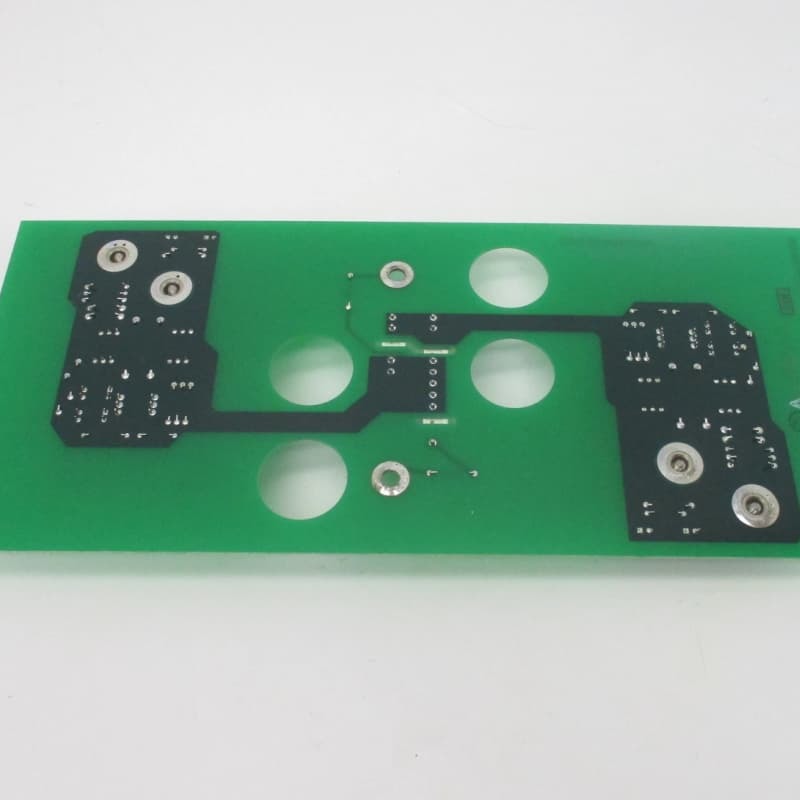

GE Mark VI IS200DAMAG1BCB Printplaat

GE Mark VI IS200DAMAG1BCB Printplaat

Productbeschrijving:

De GE Mark VI IS200DAMAG1BCB is een printplaat, onderdeel van GE's aandrijfregelsysteem en Mark VI Speedtronic-systemen voor gas/stoomturbines.

 Als gate drive versterker/interface board verbindt het IGBT's (meestal Powerrex CM1000HA-28H) met het hoofdcontrole-rack, met één per fasebeen en drie per aandrijving. Het beschikt over LED-indicatoren (DS1-DS4) die IGBT-toestanden weergeven, connectoren voor IGBT-aansluitingen en Bridge Personality Interface, en kan tot 690V/1700A aan, geschikt voor 620-frame laagspanningsaandrijvingen in industriële toepassingen met hoog vermogen.

Kenmerken:

De IS200DAMAG1BCB dient als gate drive versterker/interface board met als kernfunctie het verbinden en besturen:

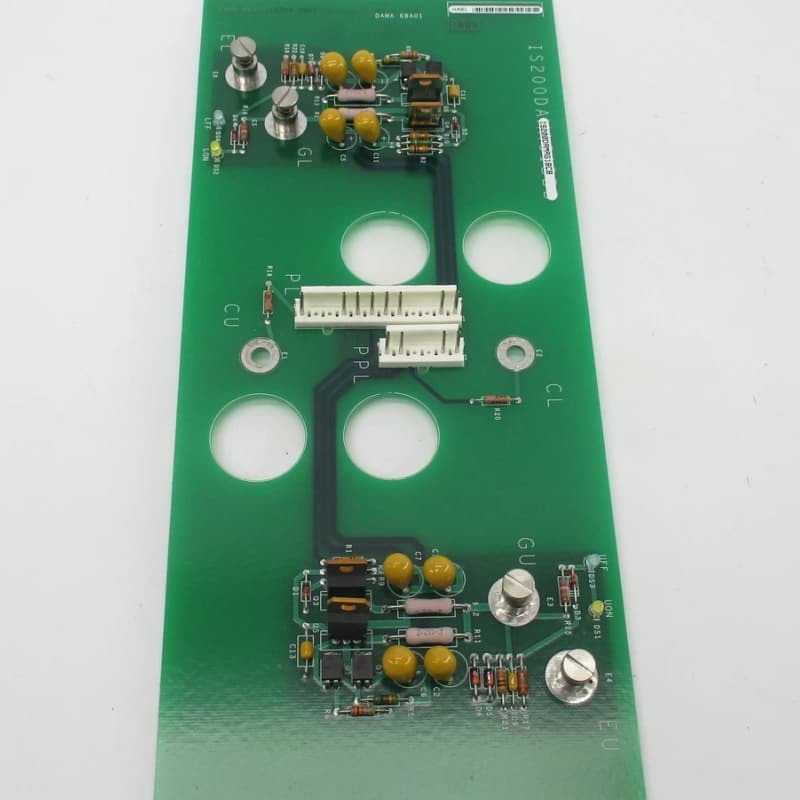

De elektrische verbinding van de bovenste en onderste fasebeen IGBT-modules met de Bridge Property Interface Board (BPIA) wordt gerealiseerd door middel van 12-pins en 6-pins verticale connectoren voor signaal- en stroomoverdracht.

Real-time feedback van de IGBT-status wordt geleverd door vier LED's (twee geel en twee groen), waarbij het gele licht aangeeft dat de bijbehorende IGBT aan staat en het groene licht aangeeft dat deze uit staat, voor eenvoudige visuele monitoring van de werkstatus.

Als onderdeel van de GE Innovation Series 620 Frame Low Voltage Drive System en het Mark VI Speedtronic turbinecontrolesysteem ondersteunt de IGBT aandrijfregeling van industriële gas- of stoomturbines en is het de belangrijkste interface tussen het vermogensschakelapparaat en het hoofdcontroleframe.
