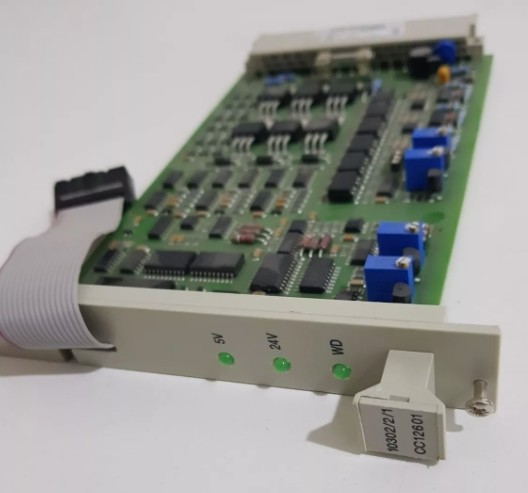

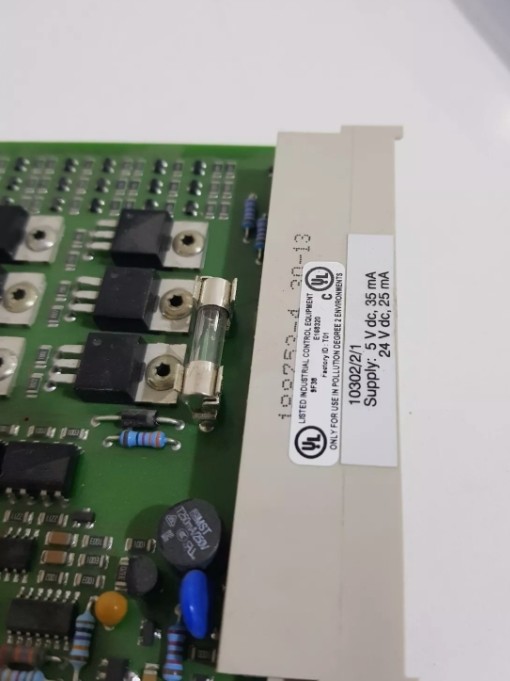

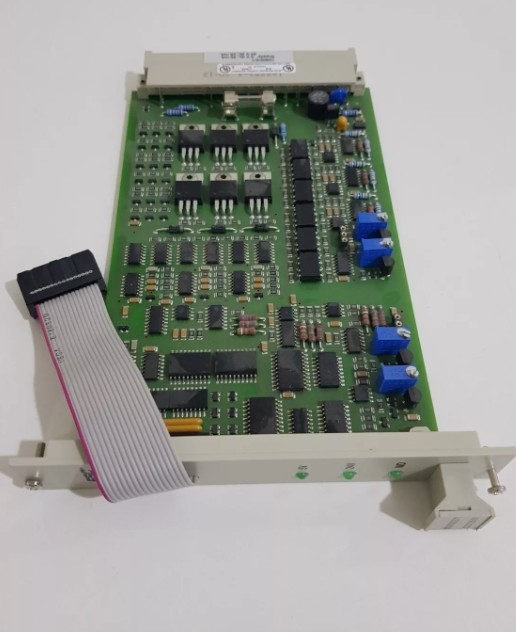

Honeywell 10302/2/1 Wachthond Herhaler

Honeywell 10302/2/1 Wachthond Herhaler

Honeywell 10302/2/1 Watchdog Repeater.pdf

Productgegevens:

De watchdog-repeater 10302/2/1 is een module die de 5 Vdc en 24 Vdc die aan de I/O-modules worden geleverd, bewaakt.De watchdog-uitgang van de watchdog-herhaler is aangesloten op de watchdog-invoer van de uitgangsmodules waarvan de voeding (5 Vdc en/of 24 Vdc) wordt gemonitord..

Een wachthond herhaler is vereist in de volgende gevallen:

• in configuraties met meerdere PSU's, voor elke volgende 24 Vdc tot 5 Vdc stroomvoorzieningseenheid, bv. PSU 2, 3, 4.

• indien de 24 Vdc wordt aangedreven via een M24-20 HE of M24-12 HE stroomtoevoer.

• indien de 24 Vdc wordt gevoed via een voedingsbron die voedingsspanningen kan leveren die 31,0 Vdc overschrijden.(De maximale uitgangsspanning van de 24 Vdc-toevoer moet minder dan 37 Vdc bedragen bij een enkele of dubbele storing van de 24 Vdc-toevoerunit.- Ja.

• indien de vereiste waakhondstroom meer dan 900 mA bedraagt.

• in configuraties die redundante en niet-redundante I/O combineren om de watchdog-uitgang te creëren voor de uitgangsmodules van het niet-redundante I/O-deel.

• in configuraties met redundante centrale onderdelen en niet-redundante I/O, om de 5 Vdc stroomtoevoer te controleren (indien er geen 5 Vdc-monitoring wordt uitgevoerd)

Voor de watchdog-repeater is een horizontale busverbinding vereist, wat betekent dat er ruimte moet worden gereserveerd in de I/O-racks (posities 1, 2, 11-18).

In het I/O-gedeelte waarvan de uitvoermodules door die wachtherhaler worden gecontroleerd, moet altijd een wachtherhaler worden geplaatst.Dit betekent dat wachthondherhalers in configuraties met meerdere (redundante) I/O-secties niet zodanig mogen worden geïnstalleerd dat zij de "andere" I/O-sectie bedienen..

De wachthond herhaler kan worden uitgewisseld met de stroomtoevoer ingeschakeld, maar het centrale deel zal uitschakelen,of beide centrale onderdelen worden uitgeschakeld als ze worden gebruikt in een configuratie met redundante centrale onderdelen en niet-redundante I/O..

De wachthond herhaler is voorzien van een mannelijke aansluiting volgens DIN 41612, type F, met de rijen "d", "b" en "z".
