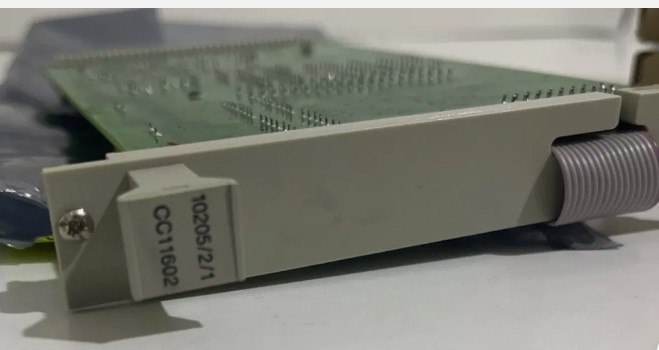

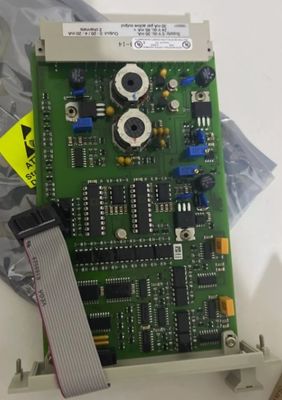

Honeywell 10205/2/1 Foutbeveiligde analoge uitgangsmodule

Honeywell 10205/2/1 Foutbeveiligde analoge uitgangsmodule

Honeywell 10205/2/1 Fail-Safe Analog Output Module.pdf

Productgegevens:

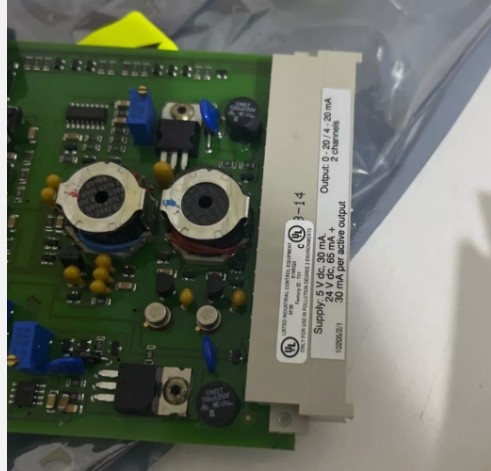

De storingsvrije analoge uitgangsmodule 10205/2/1 heeft twee 0(4)-20 mA-uitgangskanalen voor analoge besturingstoepassingen.

De twee analoge uitgangen zijn galvanisch geïsoleerd van de 24 Vdc en de 5 Vdc.

De 0 V 1 en 0 V 2 pins zijn op de module met elkaar verbonden. Elk analoge uitgangskanaal bestaat uit een 12-bits D/A-omvormer voor de uitgangswaarde en een A/D-omvormer die de uitgangswaarde afleest.Met behulp van de A/D-omvormer kan de correcte werking van de D/A-omvormer worden gecontroleerdBinnen de geconfigureerde procesveiligheidstijd worden de analoge uitgangen getest op:

• correcte uitgangswaarde (huidige waarde ± 5%),

• vermogen om energie te ontdoen, en

• overspel tussen analoge uitgangen.

Als I/O-backplanes worden gebruikt, vereist de analoge uitgangsmodule 10205/2/1 een 10205/A/. module op elk kanaal.die het toezichthouder en/of de verwerker in staat stelt de uitgangen te ontsteken, ongeacht het resultaat van de toepassingswaarde.

The analog output module 10205/2/1 can only be used in non-redundant I/O configurations as it is not possible to put current outputs in parallel (which would be required for redundant I/O configurations).
